人防工程出入口按設置位置可分為室內出入口、室外出入口和連通口三類。

1、室內出入口：是指通道的出地面段（即無防護頂蓋段）位于地面建筑或人防工程上部建筑范圍以內的出入口。其設置通常與上部建筑的樓梯間同位置，戰時空襲后，由于建筑物的倒塌，室內出入口容易被堵塞，因此室內出入口通常只能用作工程的戰時次要出入口。

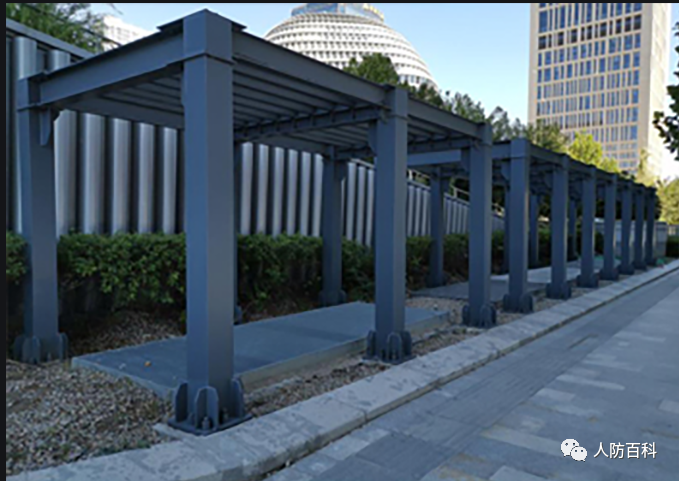

2、室外出入口：是指通道的出地面段位于人防工程上部建筑或地面建筑范圍以外的出入口。由于其出地面段位于上部建筑范圍以外，與室內出入口相比，空襲后被倒場物堵塞的可能性較小，所以室外出入口一般用作工程的戰時主要出入口。有些工程雖然敞開段位于上部建筑范圍以外，但因過于貼近上部建筑，當上部建筑倒塌時，易被堵塞，因此需在敞開段上方設置防倒塌棚架。

3、連通口：多個人防工程之間在地下相互連通的出入口。

    人防工程出入口按戰時使用功能可分為：主要出入口、次要出入口、備用出入口和設備安裝口等。

4、主要出入口：戰時空襲前后能保證人員或裝備不間斷地進出，且使用較為方便的出入口。主要出入口在戰時應不易被破壞和堵塞，并應設置必要的防護設施，以便在各種條件下保障人員、車輛方便地進出。對于內部有人員的人防工程，為了保障人員在染毒的情況下能夠進出人防工程，需要在主要出入口設置防毒設施，為提高防毒效能其尺度應在滿足各種防護設施安裝及使用要求的前提下越小越好。因此，主要出入口并不一定是人防工程中寬敞的出入口，應以滿足戰時使用要求和防護要求為前提。

5、次要出入口：主要供平時或戰時空襲前使用，次要出入口可不考慮防堵塞措施，因而室內出入口（如樓梯間）即可作為次要出入口。一個人防工程可根據需要設一個或者多個次要出入口。

6、備用出入口：平時一般不使用，戰時在必要時（如其它出入口被破壞或被堵塞時）才被使用的出入口。備用出入口應在空襲條件下不易被破壞和堵塞。備用出入口一般采用豎井式，因而往往與通風豎井結合設置。

7、設備安裝口：與地面建筑的設備安裝口相似，是大型設備（如大型通風機、柴油發電機組等）無法由正常出入口進出時，而設置的孔口。設備安裝完畢，此口即可進行封堵。

     按平面形狀，出入口分為直通式出入口、單向式出入口和穿廊式出入口。按縱坡度，出入口分為水平式出入口、傾斜式出入口和垂直式出入口。選擇出入口形式的主要原則是，除滿足使用條件外，主要針對常規武器和沖擊波的破壞作用特點，增強出入口的防堵塞能力，以及減少作用于出入口通道內防護密閉門的壓力。下面主要針對按平面形狀分類的出入口形式，分析其使用及防護特點。

1、直通式出入口：防護密閉門外的通道在水平方向上無轉折的稱為直通式出入口，如圖4-17所示。直通式出入口形式簡單，出入方便，造價較低，但對防射入和防早期核輻射及防熱輻射不利；特別是遭核后，大量的拋擲物可能會從地面進入通道內，并直接堆積在防護密閉門外，從而影響防護密閉門的開啟?，F(xiàn)行規范規定，乙類人防工程和核5級、核6級以及核6B級的甲類人防工程，其室外出入口不宜采用直通式；核4級、核4B級的甲類人防工程，其室外出入口不得采用直通式。

圖4-17 直通式出入口示意圖

         平面圖

圖4-18 單向式出入口示意圖

2、單向式出入口（亦稱拐彎式）：防護密閉門外的通道在水平方向上有90°左右轉折，而從一側通至地表的稱為單向式出入口，如圖4-18所示。單向式出入口結構形式簡單，人員出入較方便，同時可以避免直通式出入口的諸多缺點，但大型設備進出不便，其造價也略高于直通式。人防工程經常采用此種出入口形式。

                       平面圖

1-1

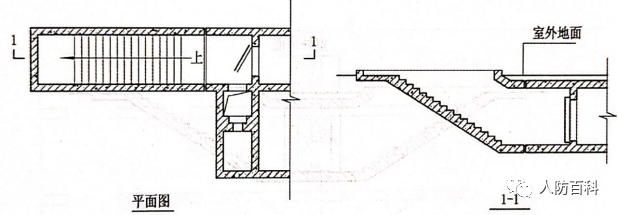

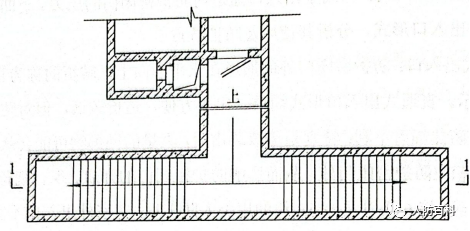

圖4-19 穿廊式出入口

3、穿廊式出入口：防護密閉門外的通道在水平方向上有90°左右轉折，而從兩側通至地表的稱為穿廊式出入口，如圖4-19所示。穿廊式出入口進出較方便，且不宜被堵塞，并對防早期核輻射、防熱輻射均有利。由于沖擊波平行而過可避反射的特性，因此設置在穿廊式出入口通道內的防護密閉門上的沖擊波壓力較??；同時位于地面的敞開段在形式上是兩個獨立的出入口，因此其防常規武器以及防堵塞能力較高。其缺點是占地面積較大，結構形式復雜，造價較高，一般用于高抗力的人防工程之中。

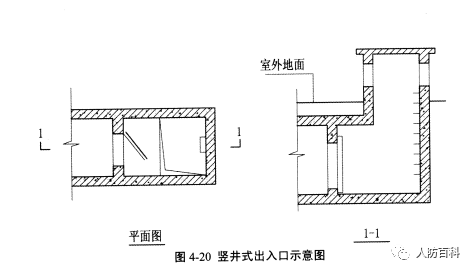

4、垂直式出入口：小型垂直式出入口主要是指結合通風豎井設置的應急出入口，如圖4-20所示。豎井式出入口占地面積小，造價低，防護密閉門上受到的荷載小，防早期核輻射、防熱輻射性能好，但進出十分不便，結合應急出入口的豎井平面凈尺寸不宜小于1.0mx1.0m，并應設置爬梯。

   出入口的數量對工程的使用、防護性能以及造價影響較大。出入口數量增多，便于人員和設備的進出，同時可以提高工程出入口對常規武器的防護能力；但出入口數量過多，將會影響工程對核沖擊波、毒劑等的防護，使防護設施與設備增多，同時增加了非使用性面積，提高了工程造價。因此，確定出入口數量時，應考慮工程的使用性質、規模及容量，以及地面建筑和人員分布情況。通常要求人防工程內每個防護單元不應少于兩個出入口，而且其中至少有一個直通室外。

      某些特殊工程，為確保戰時裝備掩蔽部、人防大型物資庫（指掩蔽面積大于6000㎡的物資庫）和中心醫院、急救醫院使用的可靠性，要求工程宜分別設置兩個室外出入口，同時為了盡量避免一枚同時破壞兩個出入口，要求兩個出入口設置在不同方向，并在可能的條件下保持距離。

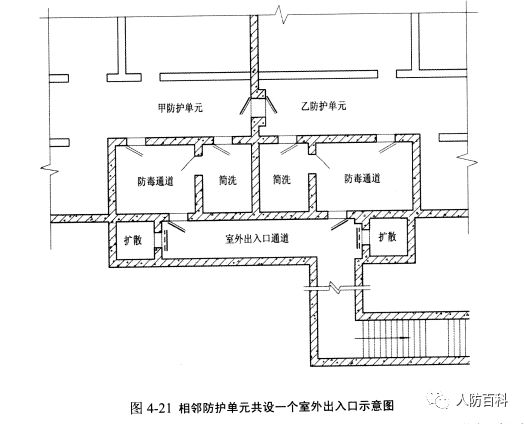

考慮到某些工程地面環境設置大量出入口有困難時，在滿足下列條件下，工程兩相鄰防護單元可在防護密閉門外共設一個直通地面的出入口，如圖4-21所示。當相鄰防護單元的抗力等級不同時，共設的室外出入口應按高抗力要求設計。

     為了防止或常規武器沖擊波通過出入口，破壞整個工程和傷害人員，一方面保證出入口有一定的結構強度，另一方面應阻止沖擊波從口部進入工程內部。人防工程防止沖擊波進入工程內部的基本措施是設置防護密閉門（防護門），在沖擊波到來之前，關閉防護密閉門（防護門），將沖擊波阻擋在工程外面。防護密閉門（防護門）應向外開啟。

     確定作用在出入口防護密閉門（防護門）上的沖擊波超壓是選用或設計防護密閉門的重要依據。從沖擊波作用機理及人防工程防護原理知道，由于各種因素的影響，作用在防護門上的沖擊波超壓，一般大于地面沖擊波超壓。一般情況下，作用防護密閉門（防護門）上的沖擊波荷載，應根據沖擊波的方向和大小、環境條件、出入口形式以及人防門的位置，由計算確定。為了設計方便，《人民防空地下室設計規范》（GB50038-2005）針對各種形式，出入口通道長度等因素，分別按照抗常規武器和等級，直接給出了防護密閉門（防護門）的抗沖擊波超壓值。雖然這些給定的值比較粗略和保守，但基本反映了常規武器或沖擊波作用在防護密閉門（防護門）上壓力值的一般規律，設計時可直接選用。有時為了設計工作簡單，也有在設計任務書中直接給出作用在道防護密閉門上沖擊波超壓值，如ΔPm＝0.3Mpa。

1、防常規武器沖擊波

    按照防常規武器沖擊波，人防工程的防護密閉門設計壓力取值應符合表4-2的規定。

表4-2 乙類人防工程出入口防護密閉門的設計壓力值（Mpa）

表4-2的通道長度是指直通式、單向式、穿廊式出入口按有掩蓋段通道中心線在平面上投影的折線長計；多跑樓梯按自梯段起始點至防護密閉門的各梯段（及休息平臺）中心線的折線長計；豎井式出入口按豎井高加水平通道中心線的折線長計。

2、防沖擊波

按照防沖擊波，人防工程的防護密閉門設計壓力取值應符合表4-3的規定。

表4-3 甲類人防工程出入口防護密閉門的設計壓力值（Mpa）

    防護密閉門和密閉門的設置取決于人防工程的類別和出入口的功能。人防門的設置應符合表4-4中的數量規定，并按由外到內的順序，設置防護密閉門、密閉門。允許染毒的汽車庫、柴油發電機室等配套工程的各出入口均可只設一道防護密閉門，其余出入口均按設一道防護密閉門和一道密閉門。

表4-4 出入口人防門設置數量

     化學毒劑、細菌和放射性沾染的性質雖然不同，但它們都是通過各種孔口（包括縫隙）進入工程內部殺傷人員，因此，工程對它們的防護原理基本是相同的。根據工程出入口的使用要求及工程的防化等級，通常采用密閉門（包括防護密閉門）、密閉通道、防毒通道、洗消間或簡易洗消間等防護設施。

     密閉門是出入口的主要防毒設施，一般人防工程的道門為具有防沖擊波和防毒雙重作用的防護密閉門。防護密閉門和密閉門的設置取決于人防工程的類別和出入口的功能。

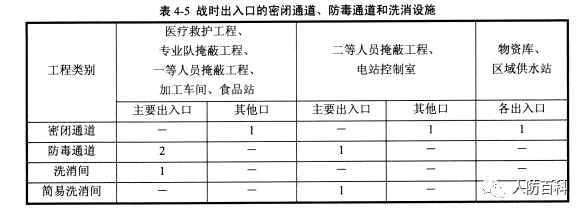

     按照現行規范，人防工程的戰時出入口應按表4-5的規定，設置密閉通道、防毒通道、洗消間和簡易洗消設施。

     表4-5中的“其他口”包括戰時的次要出入口、備用出入口和與非防護地下建筑的連通口等。

     其中，防毒通道、洗消間或簡易洗消設施是為保障在室外染毒情況下，人員能夠進出人防工程而設置的，因此這些設施只能設置在工程戰時主要出入口處。

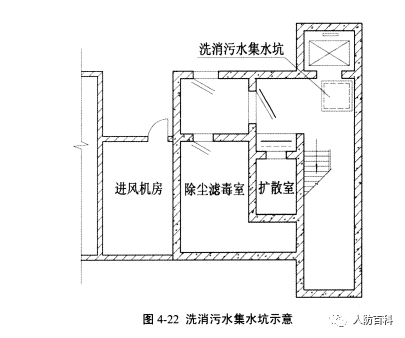

對于在遭受化學武器（包括生物武器和放射性沾染）的人防工程，經一段時間之后，在室外染毒濃度下降到容許濃度時，需要對主要出入口通道進行沖洗，因此，在工程出入口的防護密閉門外通道內以及進風口的豎井或通道內，需設置洗消污水集水坑，以便存放洗消污水。由于戰時電源沒有保證，故集水坑內的污水，可按使用手搖泵排水（或移動式電動排水設備）設計，如圖4-22所示。坑深不宜小于0.6m，容積不宜小于0.5㎡。若平時使用時也設置有集水坑（如平時地下停車庫）時，戰時洗消污水集水坑可合并設置。

     早期核輻射是核初十幾秒內放出的對人體有害的射線和中子流。它具有穿透力強，能發生散射和作用時間短等特點。穿透力強，就是說早期核輻射能穿透較厚的物質層，能夠穿透人體內部造成傷害。但是，早期核輻射在傳播過程中，要受到各種物質的削弱作用。能發生散射，就是說早期核輻射剛射出時基本上是直線傳播的，但是它在通過空氣（或其它物質）時與其分子相碰撞而改變運動方向，即發生散射。由于這種散射作用，工程孔口即使不對向爆心，也會有早期核輻射散射進來。

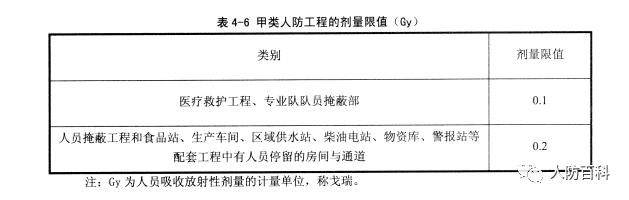

     根據早期核核輻射特點，人防工程對早期核輻射的防護應從兩方面進行。一是保證有足夠的防護層（包括自然防護層和結構厚度），二是防止過大劑量從孔口散射進去。對早期核輻射的防護，實際上還包括防熱輻射和防城市火災。由于輻射的防護與建筑設計屬于不同的學科，因此，為便于土建的設計人員掌握，我們只提出滿足人防工程出入口相關早期核輻射防護設計的有關要求，如結構厚度、通道長度以及通道做法等方面的具體要求，對其防護原理不加深入研究。甲類人防工程的劑量設計（以下簡稱劑量限值）應按表4-6確定。

注：Gy為人員吸收放射性劑量的計量單位，稱戈瑞。

1、室外出入口通道長度

    不同抗力等級的人防工程，對應的早期核輻射室外地面劑量也不同，因此抗力等級不同的人防工程，其室外出入口的做法和長度要求也不同。規范的具體要求是：

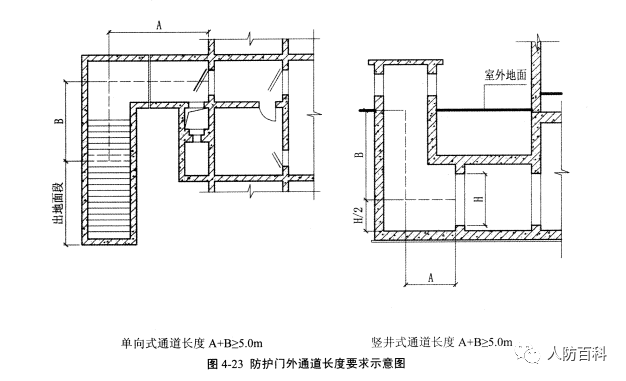

   （1）無論什么級別的人防工程，考慮到工程安全性，特別是常規武器的作用，要求其室外出入口的防護密閉門外通道長度（其長度可按防護密閉門以外有防護頂蓋段通道中心線的水平投影的折線長計，對于樓梯式、豎井式出入口可計入自室外地平面至防護密閉門洞口高1／2處的豎向距離，如圖4-23所示）不得小于5.0m。

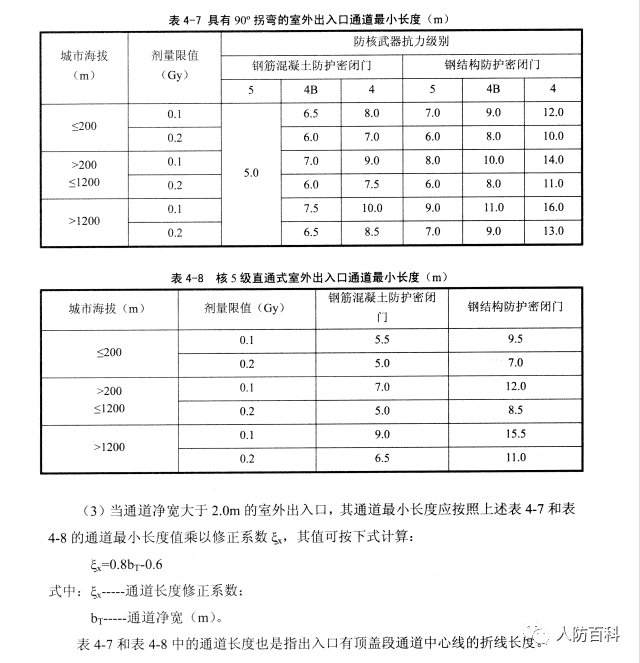

   （2）核4級、核4B級的甲類人防工程不得采用單向式出入口，因此室外出入口采用單向式、穿廊式、樓梯式和豎井式的核4級、核4B級、核5級的甲類人防工程，當其室外出入口通道凈寬不大于2.0m時，其通道長度應滿足表4-7的要求；而核5級的甲類人防工程采用直通式出入口時，其通道長度應滿足表4-8的要求。

2、附壁式室外出入口通道長度

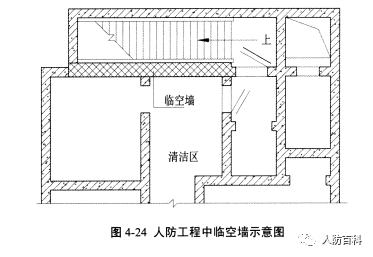

    附壁式室外出入口是人防工程中常見的一種室外出入口方式，如圖4-24所示?，F(xiàn)行規范對于人防工程室內出入口早期核輻射防護的具體要求如下：

   （1）考慮到常規武器作用，附壁式室外出入口的防護密閉門外通道長度（其長度可按防護密閉門以外有防護頂蓋段通道中心線的水平投影的折線長計）不得小于5.0m。

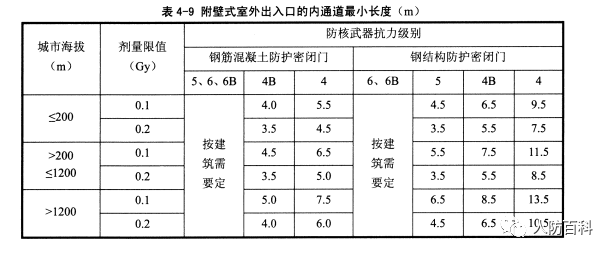

   （2）乙類防空地下室的附壁式室外出入口的自防護密閉門至后一道密閉門之間通道長度（亦稱內通道），可按建筑需要確定；戰時有人員停留的甲類防空地下室，其附壁式室外出入口的內通道長度應滿足表4-9的要求。

     所造成的地面建筑破壞范圍很大，因此城市中的人防工程應重視地面建筑倒塌的影響。作為直通地面的戰時主要出入口，其口部建筑的設置方式與結構形式主要取決與地面建筑相關聯的倒塌范圍值。倒塌范圍的取值主要依據人防工程的抗力等級和地面建筑的結構形式。

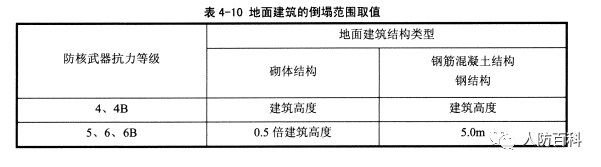

     在沖擊波作用下地面建筑物是否倒塌主要取決于沖擊波超壓值的大小和建筑物的結構形式。在相對較低的地面沖擊波作用下，鋼筋混凝土結構或鋼結構形式的地面建筑不致造成倒塌，但其填充墻體可能會出現局部塌落現象。由于鋼筋混凝土結構的延性和整體性，即使命中一兩枚常規武器，整個建筑物也不會倒塌。如在相關人防工程的設計規范中，倒塌范圍值設定為5.0m，而地面建筑外墻為剪力墻結構時，可不考慮其倒塌影響。而對砌體結構形式的地面建筑，從安全考慮，不管是否屬抗震型結構均考慮一定的倒塌范圍值?，F(xiàn)行防空地下室設計規范中的倒塌范圍取值按表4-10確定。

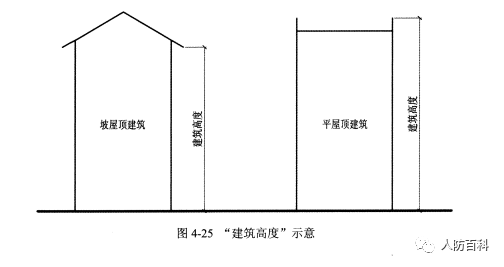

     表4-10中的“建筑高度”是指室外地面至地面建筑檐口或女兒墻頂部的高度。如圖4-25 所示。另外，在考慮倒塌范圍時，地面建筑不僅指防空地下室的上部建筑，而且還應包括出入口敞開段周?chē)噜彽乃械孛娼ㄖ铩?
